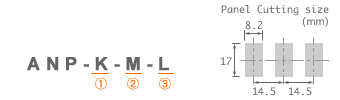

热电偶型号
(颜色)

K

Chromel-Alumel (黄色)
(ANP-＊-＊-H 是高温用)

E

Chromel-Constantan (紫色)
(ANP-＊-＊-H 是高温用)

T

Copper-Constantan (蓝色)

J

Iron-Constantan (黑色)

V

For Voltmeter (白色)

<>

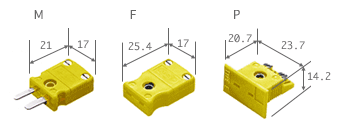

形状

M

参照图

F

参照图 (不对应 V 型)

P

参照图 (Only Body Material L)

<>

材质

L

Glass Filled Nylon (150°C)
(只对应 K 型和 E 型)

H

Liquid Crystal Polymer (300°C)
(只对应 K 型和 E 型)

<>

热电偶型号
(颜色)

K

Chromel-Alumel (黄色)

E

Chromel-Constantan (紫色)

<>

形状

M

参照图

F

参照图

<>

可接导线直径

φ2.5

For TS cable

φ3.5

For SG cable

φ4.2

For TC cable, TCG cable, and TPC cable

<>

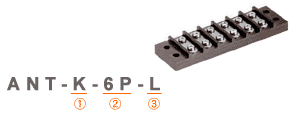

热电偶型号

K

Chromel-Alumel

E

Chromel-Constantan

<>

端子数

3P

3 端子

6P

6 端子

<>

Material
(Max. Temp.)

L

Phenol (150°C)

H

Glass cloth board
(350°C)

<>

热电偶型号

K

Chromel-Alumel

E

Chromel-Constantan

<>

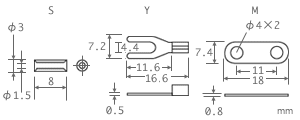

Form

S

参照图

Y

参照图

M

参照图

热电偶型号

型号

护套材料

外径

耐温

K

TS-K

硅胶

φ2.3mm

240°C

TF-K

铁氟龙

φ2mm

230°C

TC-K

硅胶

φ4mm

240°C

TCG-K

硅胶外套不锈钢网

φ4.5mm

240°C

GW-K

玻璃纤维

1.2×1.7mm

300°C

SG-K

玻璃纤维外套不锈钢网

φ3mm

400°C

TPC-K

聚氨酯

φ3.8mm

110°C

E

TS-E

硅胶

φ2.3mm

240°C

TF-E

铁氟龙

φ2mm

230°C

TC-E

硅胶

φ4mm

240°C

TCG-E

硅胶外套不锈钢网

φ4.5mm

240°C

GW-E

玻璃纤维

1.2×1.7mm

300°C

SG-E

玻璃纤维外套不锈钢网

φ3.0mm

400°C

TPC-E

聚氨酯

φ3.8mm

110°C
